ARI ZESA®/GESA® NEXTG3N
Sus prestaciones en detalle
FLUJO OPTIMIZADO
Recorrido de estabilización menor gracias a un diseño de disco optimizado.
SEGURIDAD OPTIMIZADA
Gracias a la unión poligonal, la mayor rigidez del disco y la protección contra reventones.
EFICIENCIA OPTIMIZADA
Gracias a los mayores valores KVS, la facilidad de mantenimiento y unos sistemas más compactos.
Si desea más información sobre sus ventajas de aplicación individuales, póngase en contacto con nosotros.
LA NUEVA GENERACIÓN CON NUMEROSAS VENTAJAS
Para una optimización y una estabilización significativas del flujo.

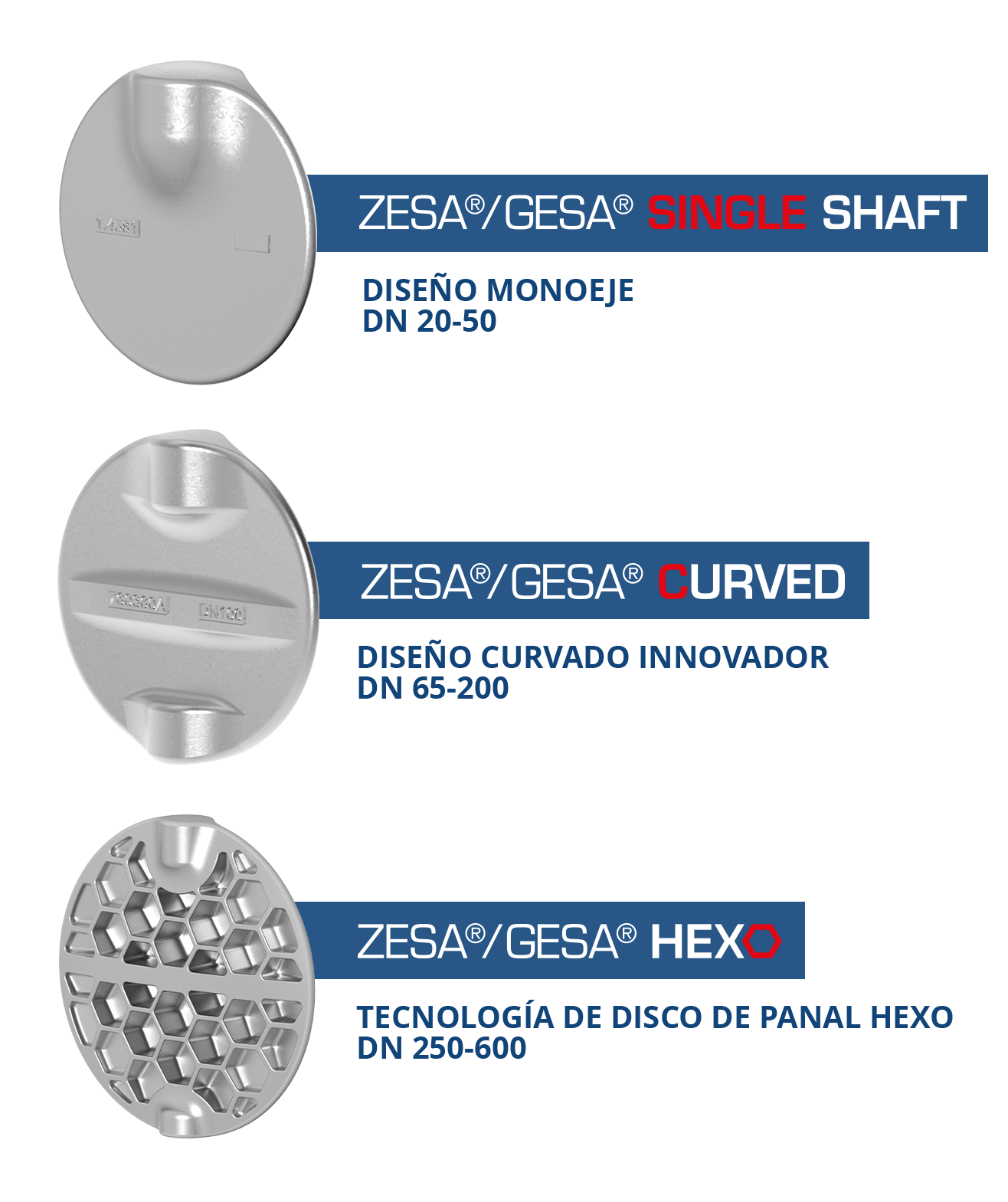

- Disco de aleta optimizado con tres diseños de disco (diseño monoeje, diseño curvado, diseño de disco de panal HEXO).
- El diseño mejorado del contorno del manguito garantiza una sujeción segura dentro de la carcasa. También existe la posibilidad de sustitución.
- Hay disponible una amplia selección de materiales de manguito con sus correspondientes certificados para las aplicaciones y rangos de temperatura más diversos.
- El extremo del eje está dotado de un cuadrado. La forma de conexión normalizada según ISO 5211 ofrece a los usuarios un diseño sencillo con engranaje y, opcionalmente, con accionamiento eléctrico o neumático.
- Hasta DN 200, el agujero profundo se considera estándar para un indicador térmico opcional.
- Protección contra reventones de serie según DIN EN 593 y API609 en forma de un disco de protección de eje. Este está firmemente atornillado a la brida de cabeza.
- La unión ejes-discos está diseñada como polígono para una transmisión óptima de momentos de torsión en arrastre de forma.
- Versiones especiales opcionales:
- Carcasa de EN-JS1049 (5.3103)
- Versión para temperaturas frías hasta -20 °C
- Palanca de fundición y disco de retención metálico hasta DN 200
- Versión para agua de mar con manguito de NBR y disco de aleta de CuAl10Ni
- Pinturas especiales
Unión poligonal ejes-discos
INNOVADORA Y EN UNIÓN POSITIVA
La unión ejes-discos está diseñada como polígono para una transmisión óptima de momentos de torsión en arrastre de forma. Gracias a su autocentraje y al hecho de no necesitar pasadores de unión adicionales, el polígono permite una sustitución sencilla del disco y el manguito. Una superficie plana garantiza la salida del aire al introducir el eje en el disco. Esto simplifica aún más el montaje.
LAS VENTAJAS
- La nueva unión poligonal ofrece un alto grado de seguridad.
- Está diseñada como polígono para una transmisión óptima de momentos de torsión en arrastre de forma.
- Gracias a su diseño, no se produce un efecto de entalladura.
- Facilidad de mantenimiento gracias a la sencilla sustitución del manguito y el disco.
The strong Trio for Industry
Optimised for more challenging applications:
ZESA®/GESA® butterfly valves industrial version
with cast lever and metallic notched plate
ARI butterfly valves ZESA®/GESA® in industrial version combine
the advantages of the safe and robust ZIVA® industrial valve with
the innovative product features of the optimised product range.
YOUR ADVANTAGES
- Energy efficiency: Significantly better KVS values than those of the former ZESA/GESA/ZIVA versions
- Maximum process reliability: Shaft and disc are connected by a secure polygon
- Optimised stability: Long service life thanks to optimised stability of the entire shaft and disc design
- Better, corrosion-resistant coating: C3 instead of C2 coating based on DIN EN ISO 12944-5
- Shaft end equipped with a square: The standardised connection form in accordance with ISO 5211 offers uncomplicated, subsequent installation of a control element
- Better handling when replacing liner: Weight reduction for the large nominal sizes
- Robust and durable for more demanding applications: Industrial version optionally with cast lever and metallic notched plate
- Cold temperature version: Optional for temperatures down to -20°C
ZESA®/GESA® NEXTG3N Ámbitos de uso
Areas of application in HVAC (Standard version)
- Air conditioning and cold water applications, e.g. in data centers
- Heating systems
- Drinking water systems
- Heat and cooling transfer stations
Areas of application in industry (Industrial version)
- Compressed air systems
- Cooling loops in the process industry
- Combined heat and power plants
- Swimming pool technology
- Solar thermal systems
- Biogas plants
- Seawater applications
- Various industrial applications
