ARI ZESA®/GESA® NEXTG3N
Ihre Vorteile im Detail
OPTIMIERTE STRÖMUNG
Durch ein optimiertes Scheibendesign, das zu einer geringeren Beruhigungsstrecke führt.
OPTIMIERTE SICHERHEIT
Durch die Polygonverbindung, die höhere Steifigkeit der Scheibe und die Ausblassicherung
OPTIMIERTE EFFIZIENZ
Durch erhöhte KVS-Werte, Servicefreundlichkeit und kompaktere Anlagen. Vollständige Isolierbarkeit gemäß Gebäudeenergiegesetz GEG.
Für weitere Informationen zu Ihren individuellen Anwendungsvorteilen kontaktieren Sie uns gerne.
DIE NEUE GENERATION MIT VIELEN VORTEILEN
Für eine deutliche Optimierung und Beruhigung der Strömung.

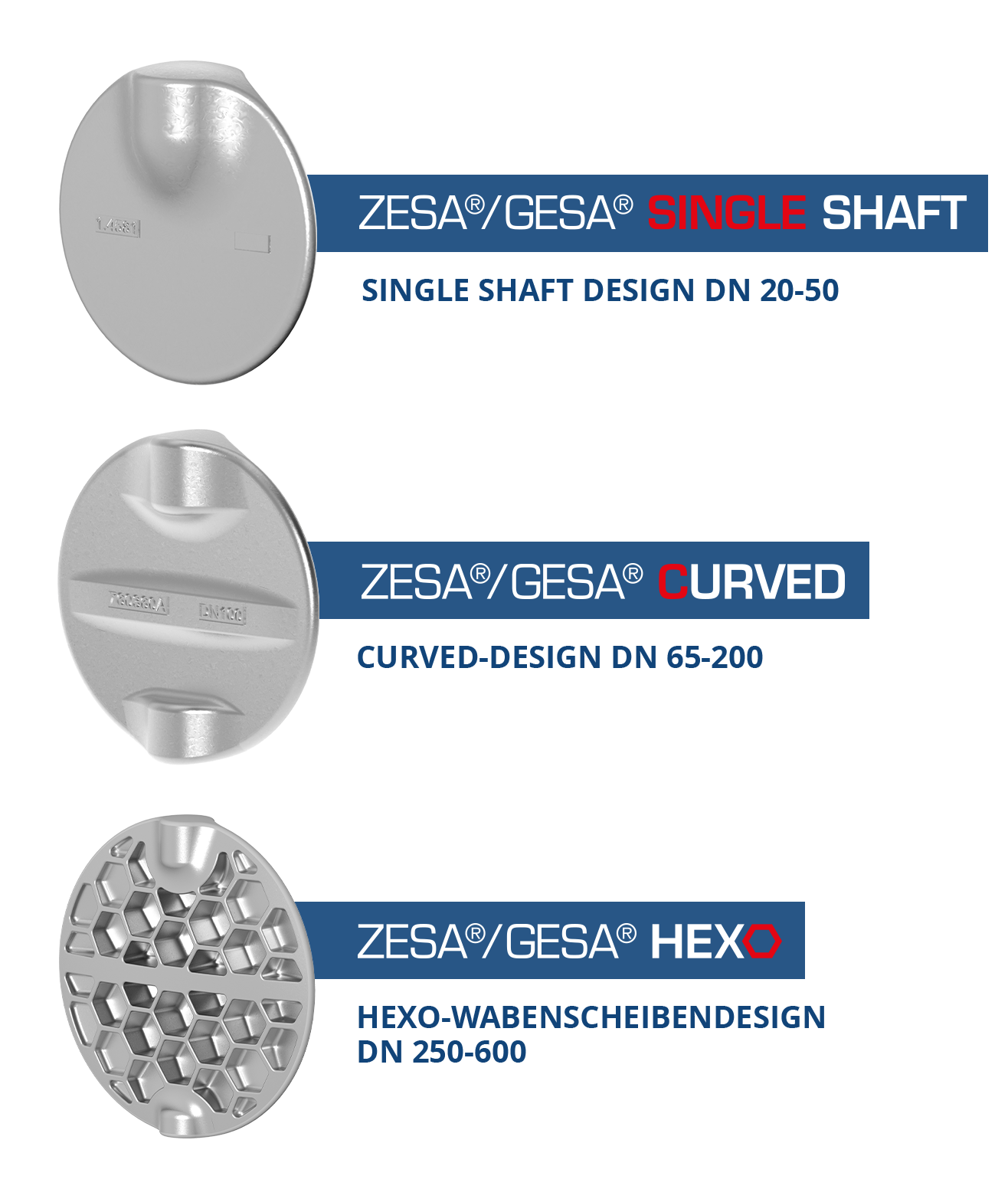

- Optimierte Klappenscheibe mit drei Scheibendesigns (Single Shaft Design, Curved-Design, HEXO-Wabenscheibendesign)
- Die konstruktiv verbesserte Manschettenkontur sorgt für einen sicheren Halt innerhalb des Gehäuses. Gleichzeitig ist die Möglichkeit des Austauschs gegeben.
- Es steht eine große Auswahl an Manschettenwerkstoffen mit entsprechenden Zertifikaten für unterschiedlichste Applikationen und Temperaturbereiche zur Verfügung.
- Das Wellenende ist mit einem Vierkant ausgestattet. Die genormte Anschlussform nach ISO 5211 bietet dem Anwender eine unkomplizierte Ausführung mit Rasthebel, Getriebe und wahlweise mit elektrischem oder pneumatischem Antrieb.
- Bis DN 200 gilt die Tiefenlochbohrung als Standard für eine optionale Thermoanzeige.
- Serienmäßige Ausblassicherung gemäß DIN EN 593 und API609 in Form einer Wellensicherungsscheibe. Diese ist mit dem Kopfflansch fest verschraubt.
- Die Wellen-Scheiben-Verbindung ist für eine optimale Drehmomentübertragung formschlüssig als Polygon ausgeführt.
Optionale Sonderausführungen:
-
Option 1 – Industrieausführung:
- Robust und langlebig durch Gusshebel und Metallrasterscheibe
- Anwendungen: z. B. Außenaufstellung -
Option 2 – Kälteausführung:
- für den Einsatz in Temperaturbereichen bis -20°C
- Gehäuse aus 5.3103 (EN-JS1049)
- Schrauben und Konsole aus Edelstahl
- Innenteile (Welle und Zapfen) aus 1.4571 -
Option 3 – Meerwasserausführung:
- Manschette aus seewasserbeständigem NBR
- Klappenscheibe aus Superduplex (1.4469)
Polygonale Wellen-Scheiben-Verbindung
INNOVATIV & FORMSCHLÜSSIG
Die Wellen-Scheiben-Verbindung ist für eine optimale Drehmomentübertragung formschlüssig als Polygon ausgeführt. Das Polygon ermöglicht durch seine Selbstzentrierung und dadurch, dass kein zusätzlicher Verbindungstift nötig ist, einen einfachen Austausch der Scheibe und Manschette. Eine Planfläche gewährleistet den Luftauslass beim Einführen der Welle in die Scheibe. Das vereinfacht die Montage zusätzlich.
IHRE VORTEILE
- Die neue Polygonverbindung bietet ein Höchstmaß an Sicherheit.
- Sie ist für eine optimale Drehmomentübertragung formschlüssig als Polygon ausgeführt.
- Konstruktiv bedingt tritt keine Kerbwirkung auf.
- Servicefreundlich durch einen einfachen Austausch der Manschette und Scheibe.
Das starke Trio für die Industrie
Optimiert für herausforderndere Anwendungen:
ZESA®/GESA® Absperrklappen in Industrieausführung
mit Gusshebel und Metallrasterscheibe
ARI-Absperrklappen ZESA®/GESA® in Industrieausführung verbinden die Vorteile
der sicheren und robusten Industriearmatur ZIVA® mit den
innovativen Produkteigenschaften der optimierten Produktreihe.
IHRE VORTEILE
- Energieeffizienz: Deutlich bessere KVS Werte als die der ZESA®/GESA®/ZIVA® Vorgänger-Ausführungen
- Maximale Prozesssicherheit: Welle und Scheibe sind durch einen sicheren Polygon verbunden
- Optimierte Stabilität: Hohe Lebensdauer durch optimierte Stabilität der gesamten Wellen-Scheiben-Konstruktion
- Bessere, korrosionsbeständige Lackierung: C3- statt C2-Lackierung in Anlehnung an DIN EN ISO 12944-5
- Wellenende mit einem Vierkant ausgestattet: Die genormte Anschlussform nach ISO 5211 bietet eine unkomplizierte, nachträgliche Montage eines Bedienelementes
- Besseres Handling beim Manschettenaustausch: Gewichtsreduzierung bei den großen Nennweiten
- Robust und langlebig für anspruchsvollere Anwendungen: Industrieausführung optional mit Gusshebel und Metallrasterscheibe
- Kälteausführung: Optional für Temperaturen bis -20°C
ZESA®/GESA® NEXTG3N Anwendungen
Areas of application in HVAC (Standard version)
- Air conditioning and cold water applications, e.g. in data centers
- Heating systems
- Drinking water systems
- Heat and cooling transfer stations
Areas of application in industry (Industrial version)
- Compressed air systems
- Cooling loops in the process industry
- Combined heat and power plants
- Swimming pool technology
- Solar thermal systems
- Biogas plants
- Seawater applications
- Various industrial applications
